La elección de las medidas adecuadas de caños para aire acondicionado es un factor clave para garantizar el rendimiento óptimo de su equipo, especialmente en sistemas split.
Los caños de cobre, que conectan la unidad interior con la exterior, deben tener los diámetros y longitudes correctos según la capacidad del aire acondicionado (medida en frigorías o BTU).
Un error en estas dimensiones puede afectar la eficiencia energética, generar ruidos molestos o incluso acortar la vida útil del sistema.
Fallas comunes en aires acondicionados

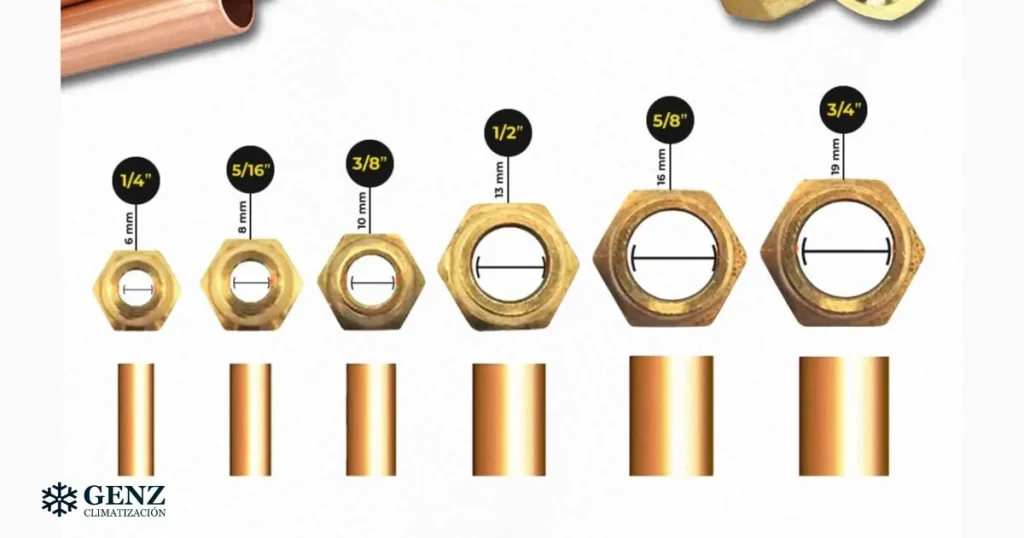

Tabla Completa de Medidas de Caños para Aire Acondicionado Split
A continuación, presentamos una tabla detallada con los diámetros recomendados de los caños de cobre según la capacidad del aire acondicionado.
Estas medidas son estándares para sistemas split, aunque siempre debe consultarse el manual del fabricante para confirmarlas.
| Capacidad (Frigorías) | Capacidad (BTU) | Diámetro Caño de Líquido | Diámetro Caño de Gas |
|---|---|---|---|
| 2250 - 3000 | 9000 - 12000 BTU | 1/4″ (6.35 mm) | 3/8″ (9.52 mm) |
| 3000 - 4500 | 12000 - 18000 BTU | 1/4″ (6.35 mm) | 1/2″ (12.7 mm) |
| 4500 - 6000 | 18000 - 24000 BTU | 3/8″ (9.52 mm) | 5/8″ (15.88 mm) |
| 6000 - 9000 | 24000 - 36000 BTU | 3/8″ (9.52 mm) | 3/4″ (19.05 mm) |
Esta tabla de diámetros de tuberías para aire acondicionado te será muy útil cuando tengas que hacer una instalación.
Notas:
- Para capacidades superiores (por ejemplo, 36,000 BTU o 9000 frigorías), como en equipos de tipo piso-techo, los diámetros pueden aumentar a 1/2″ (líquido) y 3/4″ (gas).
- Los espesores de pared suelen ser de 0.8 mm a 1 mm, dependiendo del fabricante y la presión del refrigerante.
¿Qué es el capacitor del aire acondicionado y cómo saber si está fallando?
¿Por Qué Elegir las Medidas Correctas de Caños?
Las dimensiones de los caños no son un detalle menor. Aquí te explicamos por qué son tan importantes:
- Eficiencia Energética: Un diámetro incorrecto puede provocar una caída de presión que reduce la capacidad de enfriamiento y aumenta el consumo eléctrico.
- Protección del Compresor: Los caños mal dimensionados afectan el retorno del aceite al compresor, lo que puede dañarlo con el tiempo.
- Funcionamiento Silencioso: Diámetros inadecuados pueden generar vibraciones o ruidos en el sistema.
- Cumplimiento de Garantía: Muchos fabricantes exigen medidas específicas para validar la garantía del equipo.
Además, la longitud de los caños también influye. La mayoría de los sistemas split requieren una longitud mínima de 3 metros y una máxima que varía entre 15 y 30 metros, según el modelo.
Longitud mínima recomendada de caños en una instalación split:
Aunque los equipos split pueden instalarse a corta distancia entre unidad interior y exterior, se recomienda una longitud mínima de 3 metros por caño (líquido y gas) para asegurar un funcionamiento óptimo del sistema.
| Tipo de Caño | Longitud Mínima Recomendada |
|---|---|
| Caño de Líquido | 3 metros |
| Caño de Gas | 3 metros |
¿Por qué se recomienda una longitud mínima de 3 metros?
- Permite que el refrigerante se estabilice antes de ingresar al compresor.
- Ayuda al correcto retorno de aceite hacia el compresor.
- Evita vibraciones o ruidos si las unidades están demasiado cerca una de la otra.
- Asegura un ciclo de refrigeración más estable y eficiente.
Nota: En instalaciones donde las unidades están muy próximas, se puede formar un “loop” o espiral con los caños para cumplir con esta distancia física mínima.
Consejos Prácticos para la Instalación
Cálculo de la Longitud
- Mida la distancia entre las unidades interior y exterior, incluyendo tramos verticales y horizontales.
- Sume 1-2 metros por cada curva o codo en el trayecto.
- Respete la longitud máxima indicada por el fabricante para evitar pérdidas de rendimiento.
Materiales de Calidad
- Use caños de cobre tipo L o ACR, diseñados para sistemas de refrigeración.
- Aplique aislantes térmicos de buena calidad para evitar condensación y pérdidas de frío.
Errores a Evitar
- No use caños más pequeños de lo recomendado, ya que aumentan la presión y afectan el flujo de refrigerante.
- Evite exceder la longitud máxima sin ajustar la carga de refrigerante, lo cual requiere un técnico especializado.
- Verifique que las conexiones estén selladas para prevenir fugas.
FAQs: Preguntas Frecuentes sobre Medidas de Caños para Aire Acondicionado
1. ¿Puedo usar caños de medidas diferentes a las recomendadas?
No es aconsejable. Medidas incorrectas afectan el flujo de refrigerante y pueden dañar el equipo o reducir su eficiencia.
2. ¿Qué pasa si el caño es más largo de lo indicado?
Si supera la longitud máxima del fabricante, puede haber una caída de presión y pérdida de capacidad de enfriamiento. Consulte a un técnico para ajustar el refrigerante si es necesario.
3. ¿Cuál es la longitud mínima de caño que debo usar?
Generalmente, 3 metros. Longitudes menores pueden alterar el equilibrio del sistema y anular la garantía.
4. ¿Necesito un técnico para instalar los caños?
Sí, un técnico certificado asegura una instalación segura, especialmente al manejar conexiones y refrigerante.
5. ¿Por qué se usan caños de cobre y no de otro material?
El cobre es resistente a la corrosión, soporta altas presiones y es ideal para conducir refrigerantes como R410A o R32.
6. ¿Cómo sé qué medidas necesita mi aire acondicionado?
Revise el manual del equipo o la placa de características, donde se indican los diámetros y longitudes recomendados.
Conclusión
La tabla de medidas de caños para aire acondicionado es una herramienta esencial para cualquier instalación de sistemas split.
Esta guía combina una tabla completa, explicaciones técnicas y consejos prácticos para ayudarte a tomar decisiones informadas.
Verifica siempre las especificaciones del fabricante y considera la ayuda de un profesional para una instalación impecable.
Con las medidas correctas, disfrutarás de un aire acondicionado eficiente y duradero, optimizando el confort en tu hogar u oficina.
